Ultra Compact IQ Modulator Bias Controller Automatic Bias Controller
Ciri
•Menyediakan tiga bias untuk modulasi IQ Format modulasi bebas:
•QPSK, QAM, OFDM, SSB disahkan
•Palam dan Main:
Tiada penentukuran manual diperlukan Semuanya automatik
•Lengan I, Q: mengawal pada mod Puncak dan Null Nisbah kepupusan tinggi: 50dB max1
•Lengan P: kawalan pada mod Q+ dan Q- Ketepatan: ± 2◦
•Profil rendah: 40mm(W) × 28mm(D) × 8mm(H)
•Kestabilan tinggi: pelaksanaan digital sepenuhnya Mudah digunakan:
•Operasi manual dengan pelompat mini Operasi OEM yang fleksibel melalui UART2
•Dua mod untuk memberikan voltan pincang: a.Kawalan Pincang Automatik b.Voltan pincang yang ditentukan pengguna
Permohonan
•LiNbO3 dan IQmodulators lain
•QPSK, QAM, OFDM, SSB dan lain-lain
•Transmisi Koheren
Prestasi

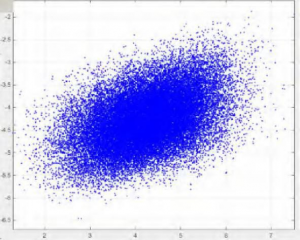

Rajah 1. Buruj (tanpa pengawal)
Rajah 2. Buruj QPSK(dengan pengawal
Rajah 3. QPSK-Corak mata
Rajah 5. Corak Buruj 16-QAM
Rajah 4. Spektrum QPSK
Rajah 6. Spektrum 16-QAM
Spesifikasi
| Parameter | Min | Taip | Maks | Unit |
| Prestasi Kawalan | ||||
| I, lengan Q dikawal padaNull(Minimum) atauPuncak (Maksimum) titik | ||||
| Nisbah kepupusan | MER1 | 50 | dB | |
| P lengan dikawal padaQ+ (betul kuadratur) atauQ-( kiri kuadratur) titik | ||||
| Ketepatan pada Quad | −2 | +2 | ijazah2 | |
| Masa penstabilan | 15 | 20 | 25 | s |
| Elektrik | ||||
| Voltan kuasa positif | +14.5 | +15 | +15.5 | V |
| Arus kuasa positif | 20 | 30 | mA | |
| Voltan kuasa negatif | -15.5 | -15 | -14.5 | V |
| Arus kuasa negatif | 8 | 15 | mA | |
| Julat voltan keluaran | -14.5 | +14.5 | V | |
| Amplitud dither | 1%Vπ | V | ||
| Optik | ||||
| Kuasa optik input3 | -30 | -8 | dBm | |
| Panjang gelombang input | 1100 | 1650 | nm | |
1. MER merujuk kepada Nisbah Kepupusan Modulator. Nisbah kepupusan yang dicapai biasanya nisbah kepupusan modulator yang dinyatakan dalam lembaran data modulator.
2. Sila ambil perhatian bahawa kuasa optik input tidak sepadan dengan kuasa optik pada titik pincang yang dipilih. Ia merujuk kepada kuasa optik maksimum yang modulator boleh eksport ke pengawal apabila voltan pincang berjulat dari −Vπ hingga +Vπ .
Antaramuka Pengguna
Rajah5. Perhimpunan
| Kumpulan | Operasi | Penjelasan |
| Tetapkan semula | Masukkan pelompat dan tarik keluar selepas 1 saat | Tetapkan semula pengawal |
| kuasa | Sumber kuasa untuk pengawal bias | V- menyambungkan elektrod negatif bekalan kuasa |
| V+ menyambungkan elektrod positif bekalan kuasa | ||
| Port tengah bersambung dengan elektrod tanah | ||
| polar1 | PLRI: Masukkan atau tarik keluar pelompat | tiada pelompat: Mod null; dengan pelompat: Mod puncak |
| PLRQ: Masukkan atau tarik keluar pelompat | tiada pelompat: Mod null; dengan pelompat: Mod puncak | |
| PLRP: Masukkan atau tarik keluar pelompat | tiada pelompat: mod Q+; dengan pelompat: mod Q | |
| LED | Sentiasa hidup | Bekerja dalam keadaan stabil |
| Hidup-mati atau mati-hidup setiap 0.2s | Memproses data dan mencari titik kawalan | |
| Hidup-mati atau mati-hidup setiap 1 saat | Kuasa optik input terlalu lemah | |
| Hidup-mati atau mati-hidup setiap 3 saat | Kuasa optik input terlalu kuat | |
| PD2 | Sambungkan dengan fotodiod | Port PD menyambungkan Katod fotodiod |
| Port GND menyambungkan Anod fotodiod | ||
| Voltan Bias | In, Ip: Voltan berat sebelah untuk lengan I | Ip: Sisi positif; Dalam: Bahagian negatif atau tanah |
| Qn, Qp: Voltan berat sebelah untuk lengan Q | Qp: Sisi positif; Qn: Sisi negatif atau tanah | |
| Pn, Pp: Voltan berat sebelah untuk lengan P | Pp: Sisi positif; Pn: Bahagian negatif atau tanah | |
| UART | Kendalikan pengawal melalui UART | 3.3: voltan rujukan 3.3V |
| GND: Tanah | ||
| RX: Terima pengawal | ||
| TX: Penghantaran pengawal |
1 Polar bergantung pada isyarat RF sistem. Apabila tiada isyarat RF dalam sistem, kutub harus positif. Apabila isyarat RF mempunyai amplitud lebih besar daripada tahap tertentu, kutub akan berubah daripada positif kepada negatif. Pada masa ini, titik Null dan titik Puncak akan bertukar antara satu sama lain. Titik Q+ dan titik Q- akan bertukar antara satu sama lain juga. Suis kutub membolehkan pengguna menukar kutub
secara langsung tanpa menukar titik operasi.
2Hanya satu pilihan hendaklah dipilih antara menggunakan fotodiod pengawal atau menggunakan fotodiod modulator. Adalah disyorkan untuk menggunakan fotodiod pengawal untuk eksperimen Makmal atas dua sebab. Pertama, fotodiod pengawal telah memastikan kualiti. Kedua, lebih mudah untuk melaraskan keamatan cahaya input. Jika menggunakan fotodiod dalaman modulator, sila pastikan bahawa arus keluaran fotodiod adalah berkadar ketat dengan kuasa input.
Rofea Optoelektronik menawarkan barisan produk modulator Elektrooptik komersial, Modulator fasa, Modulator Intensiti, Photodetectors, Sumber cahaya laser, laser DFB, Penguat optik, EDFA, laser SLD, modulasi QPSK, Laser nadi, Pengesan cahaya, Pengesan foto seimbang, Pemacu laser , Penguat gentian optik, Meter kuasa optik, Laser jalur lebar, Laser boleh merdu, Pengesan optik, Pemacu diod laser, Penguat gentian. Kami juga menyediakan banyak modulator tertentu untuk penyesuaian, seperti modulator fasa tatasusunan 1*4, Vpi ultra-rendah dan modulator nisbah kepupusan ultra-tinggi, yang digunakan terutamanya di universiti dan institut.
Harap produk kami akan membantu anda dan penyelidikan anda.
