Modulator Elektro-optik Rof 1550nm LiNbO3 Intensiti Modulator 50G
Ciri
* Kehilangan sisipan yang rendah
* Lebar Jalur Tinggi
* Voltan separuh gelombang rendah
* Pilihan penyesuaian
Permohonan
⚫ Sistem ROF
⚫ Pengagihan kunci kuantum
⚫ Sistem penderiaan laser
⚫ Modulasi jalur sisi
| Rof-Siri AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Panjang gelombang operasi | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Lebar jalur | 10GHz | 10GHz | 10/20GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| Kehilangan Penyisipan | <5dB | <5dB | <5dB | <5dB | <4dB | |||
| Nisbah kepupusan @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3.5V | <6V | <5V | ||
| VΠ @Bias | <3.5V | <3.5V | <5V | <5V | <8V | <7V | ||
Maklumat Pesanan
| Rof | AM | XX | XXG | XX | XX | XX |
| Jenis：AM --- Modulator Keamatan | Panjang gelombang：07---780nm 08---850nm 10---1060nm 13---1310nm 15---1550nm | Lebar jalur：10GHz 20GHz 40GHz 50GHz
| Pantau PD:PD ---Dengan PD 00 --- Tiada PD | Jenis Serat Masuk-Keluar：PP---PM/PM
| Penyambung optik：FA---FC/APC FP---FC/PC SP---Penyesuaian |
R-AM-15-50G
Modulator Intensiti 1550nm 50GHz Panjang Gelombang
| Parameter | Simbol | Min | Tipikal | Maks | Unit | ||||
| Parameter optik | |||||||||
| Panjang gelombang operasi | l | 1530 | 1550 | 1565 | nm | ||||
| Kehilangan sisipan | IL | 4 | 5 | dB | |||||
| Kehilangan pulangan optik | ORL | -45 | dB | ||||||
| Nisbah kepupusan suis @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Nisbah kepupusan dinamik | DER | 13 | dB | ||||||
| Serat optik | Inputpelabuhan | Panda PM Fujikura SM | |||||||
| port keluaran | Panda PM Fujikura SM | ||||||||
| Antara muka gentian optik | FC/PC、FC/APC Atau pengguna untuk menentukan | ||||||||
| Parameter elektrik | |||||||||
| Lebar jalur operasi(-3dB） | S21 | 35 | 40 | GHz | |||||
| Voltan separuh gelombang Vpi | RF | @50KHz |
| 5 | 6 | V | |||
| Bias | @Bias |
| 7 | 8 | V | ||||
| Kehilangan pulangan elektrik | S11 | -12 | -10 | dB | |||||
| Impedans input | RF | ZRF | 50 | W | |||||
| Bias | ZBIAS | 1M | W | ||||||
| Antara muka elektrik | V(f) | ||||||||
Syarat Had
| Parameter | Simbol | Unit | Min | Tipikal | Maks |
| Kuasa optik input | Pdalam, Maks | dBm | 20 | ||
| Kuasa RF input | dBm | 28 | |||
| voltan bias | Vbias | V | -15 | 15 | |
| Suhu operasi | Atas | ℃ | -10 | 60 | |
| Suhu penyimpanan | Ujian | ℃ | -40 | 85 | |
| Kelembapan | RH | % | 5 | 90 |

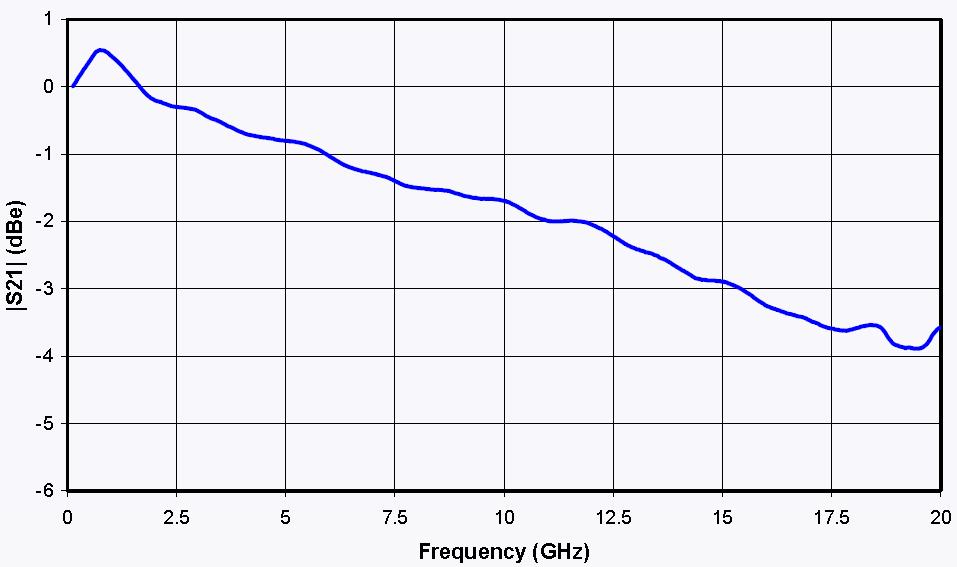

Lengkung S21
Lengkung &S11
Lengkung S21&s11
Gambarajah Mekanikal
| PORT | Simbol | Nota |
| Dalam | Port input optik | Serat PM (125μm/250μm) |
| Keluar | Port output optik | Pilihan PM dan SMF |
| RF | Port input RF | SMA(f) |
| Bias | Port kawalan bias | 1,2 Bias, 34-N/C |
